Tomografía sísmica de refracción y reflexión en Antofagasta

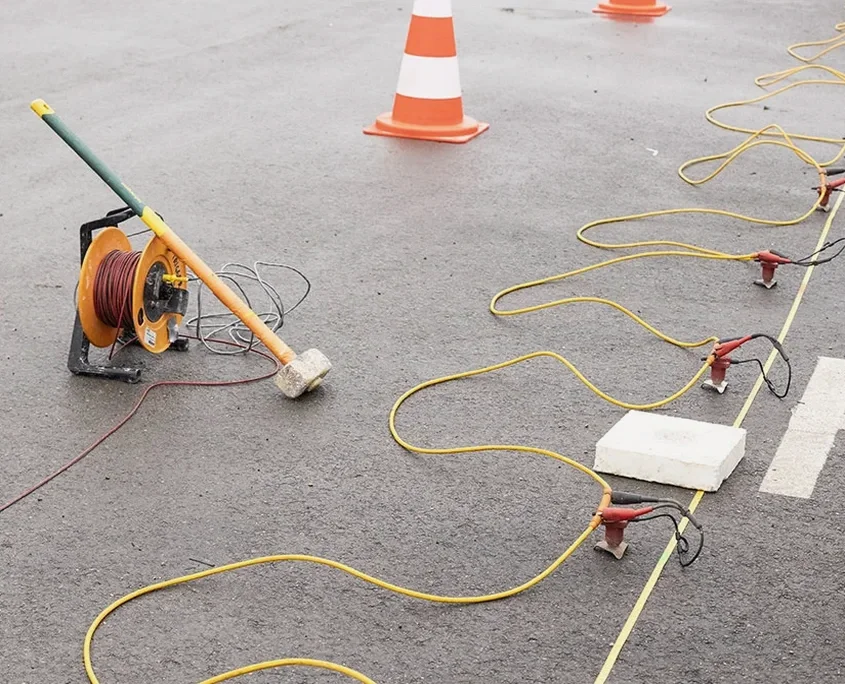

El tendido de geófonos sobre la pampa antofagastina define el punto de partida de cada campaña de tomografía sísmica. Instalamos arreglos de 24 o 48 canales con espaciamientos de 3 a 5 metros, cubriendo perfiles que alcanzan los 230 metros lineales cuando la geometría del sitio lo permite. La fuente de energía proviene de un martillo acelerado de 8 kg o de disparos con detonador, según la profundidad de investigación requerida. En Antofagasta, donde la ciudad se extiende entre el farellón costero y la Cordillera de la Costa sobre depósitos aluviales y costras salinas, la sísmica de refracción entrega el dato duro que necesitamos para mapear el contacto entre el material de relleno y la roca basal alterada. Complementamos el perfil de velocidades con la resistividad eléctrica mediante SEV cuando el contraste resistivo entre la costra salina y el sustrato aporta información adicional sobre la estratigrafía.

La tomografía sísmica en Antofagasta identifica el contacto roca-suelo bajo costras salinas con una precisión vertical del 10 % de la profundidad investigada.

Cómo trabajamos

Muchas veces vemos que en los sectores del puerto y La Chimba los materiales presentan una capa superficial de sales y arcillas expansivas que atenúa la señal sísmica más de lo esperado; por eso calibramos cada disparo ajustando el stack y el intervalo de muestreo en el sismógrafo de 24 bits, logrando relaciones señal-ruido superiores a 15 dB incluso en perfiles someros. El procesamiento incluye el picado de primeros arribos con el método de interceptación de tiempo, la inversión tomográfica por diferencias finitas y, cuando el perfil lo justifica, el análisis de ondas superficiales para obtener curvas de dispersión. La tomografía de reflexión, menos habitual pero muy útil en Antofagasta para detectar paleocanales sepultados bajo los depósitos de flujo aluvional, requiere tendidos más largos y un procesamiento con migración pre-apilado en profundidad. Para obras en los faldeos del cerro Moreno, donde el macizo rocoso fracturado puede generar caídas de bloques, conviene cruzar esta información con el estudio de estabilidad de taludes antes de definir la cota de excavación.

Factores del terreno local

El basamento rocoso en Antofagasta rara vez es un macizo homogéneo. La meteorización diferencial sobre las andesitas y granodioritas del Batolito de la Costa produce perfiles de velocidad gradacionales, donde una capa de saprolito de 4 a 8 metros de espesor puede quedar enmascarada bajo la costra salina superficial. Omitir esa transición en el modelo geotécnico lleva a asumir falsos rechazos durante la excavación y a rediseñar cimentaciones sobre la marcha. La tomografía de refracción con tendidos de offset largo y el análisis de las dromocrónicas permiten distinguir la capa meteorizada de la roca competente a partir de contrastes de velocidad de onda P del orden de 800 a 1200 m/s. En los perfiles cercanos a la línea de costa, la intrusión salina en las fisuras de la roca reduce aún más la velocidad sísmica, y solo un levantamiento con cobertura azimutal suficiente evita interpretar erróneamente una zona de fractura saturada como un contacto litológico.

Datos técnicos

Parámetro	Valor típico
Número de canales	24 o 48 (expandible a 72)
Frecuencia de geófonos	4.5 Hz (verticales y horizontales)
Profundidad de investigación típica	15 a 45 m (refracción en Antofagasta)
Resolución A/D del sismógrafo	24 bits (Geode o equivalente)
Intervalo de muestreo	0.125 a 0.500 ms
Fuente sísmica	Martillo acelerado 8 kg / detonador
Longitud de tendido estándar	115 a 230 m lineales
Método de inversión	Tomografía por diferencias finitas (refracción)

Servicios complementarios

Perfil de refracción sísmica para cimentaciones

Tendidos de 115 a 230 metros con martillo acelerado o detonador, orientados a definir profundidad de rechazo, espesor de saprolito y competencia del macizo rocoso bajo suelos salinos del área urbana de Antofagasta.

Tomografía de reflexión para detección de paleocanales

Aplicación específica en sectores de la pampa donde los flujos aluvionales históricos han dejado canales sepultados; el procesamiento con migración en profundidad delimita la geometría del canal y previene asentamientos diferenciales en obras lineales.

Dudas habituales

¿Qué diferencia práctica hay entre refracción y reflexión sísmica en los terrenos de Antofagasta?

La refracción funciona mejor en perfiles donde la velocidad aumenta con la profundidad, como los depósitos aluviales sobre roca que dominan la ciudad, y entrega con buena resolución el contacto entre suelo y basamento. La reflexión se aplica cuando hay capas de menor velocidad bajo otras más competentes, como paleocanales rellenos de material fino bajo costras duras; requiere tendidos más largos y un procesamiento más pesado, pero resuelve geometrías que la refracción no detecta.

¿Qué profundidad máxima alcanza un perfil sísmico en la zona costera de Antofagasta?

Con tendidos de 230 metros y fuente de detonador, la profundidad de investigación en refracción suele ubicarse entre 40 y 60 metros, dependiendo del contraste de velocidades. En los sectores del borde costero, donde la roca está muy fracturada y saturada con agua salobre, la atenuación reduce el alcance efectivo a unos 30-40 metros; ajustamos el offset mínimo y el espaciamiento entre geófonos para compensar esa pérdida de señal.

¿Cuánto cuesta un estudio de tomografía sísmica en Antofagasta y qué incluye?

El rango de precio para una campaña estándar de refracción sísmica en Antofagasta se sitúa entre $1.408.000 y $2.767.000, en función de la longitud total del tendido, el número de líneas y el tipo de fuente requerida. El alcance incluye la movilización del equipo a terreno, la ejecución de los disparos, el procesamiento tomográfico con software especializado y el informe técnico firmado con las secciones interpretadas.
